EP-Container Heisting Tandwielreductiemotor

2. Vijf belangrijke feiten over deze reductiemotor voor het hijsen van containers

3. Wat is de tandwielreductiemotor voor het hijsen van containers?

De EP-reductor voor containerhijstoepassingen is een speciaal ontwikkelde oplossing voor de veeleisende wereld van containertransport. Havenkraansystemen, of het nu gaat om portaalkranen, rubberbandkranen (RTG-kranen) of scheepskranen (STS-kranen), vereisen aandrijvingen die bestand zijn tegen een hoge belasting en niet bezwijken onder vochtindringing, chloride in de lucht of mechanische vermoeidheid. Deze reductor voor hijstoepassingen pakt elk van deze mogelijke problemen direct aan. De aandrijving integreert een DK200-serie tandwielkast – verkrijgbaar in vier subseries – met een ZHEJ-112 framemotor, waardoor de complete assemblage als één geheel kan worden gekozen in plaats van als twee afzonderlijke componenten. Het resultaat is een containerhijsreductor die dimensionaal geoptimaliseerd, qua smering gebalanceerd en thermisch perfect op elkaar afgestemd is, vanaf de fabriek.

In tegenstelling tot algemene industriële tandwielmotoren is de EP-serie containerhijsreductor speciaal ontworpen voor de werkomgeving van haveninfrastructuur. Containerterminals aan de Golfkust, de haven van Los Angeles, de havens van New York en New Jersey en industriële faciliteiten aan het water in de Verenigde Staten werken onder omstandigheden die corrosie en vermoeidheid van conventionele aandrijvingen snel doen toenemen. Het C4-coatingsysteem dat tijdens de productie wordt aangebracht, geeft deze zware hijsreductor een voordeel op het gebied van levensduur, waardoor de totale eigendomskosten aanzienlijk lager zijn over een onderhoudsperiode van vijf tot tien jaar. De S3-classificatie voor intermitterend periodiek gebruik sluit perfect aan op de start-stopcyclus van containerhijswerkzaamheden, waardoor noch de tandwielkast noch de motor overbelast raakt tijdens piekperioden in drukke terminals.

4. Hoe de tandwielreductiemotor van de containerhijsinstallatie werkt

De EP-reductor voor het hijsen van containers werkt volgens het principe van een meertraps spiraalvormige tandwielreductie die direct is geïntegreerd met een AC-inductiemotor. Wanneer de ZHEJ-112-motor wordt ingeschakeld – meestal via een frequentieomvormer (VFD) in moderne havenkraaninstallaties – draait de rotor met een bijna synchrone snelheid, waardoor een hoge rotatiesnelheid met een lager koppel wordt overgebracht naar de ingaande as van de DK200-tandwielkast. In de tandwielkast reduceert een reeks geharde spiraalvormige tandwielparen de rotatiesnelheid geleidelijk, terwijl het uitgangskoppel evenredig wordt vermenigvuldigd met de gekozen overbrengingsverhouding. Bij een verhouding van 30:1 levert een motor die draait met 1450 tpm een ​​uitgaande asrotatiesnelheid van ongeveer 48 tpm – ideaal voor langzamere, nauwkeurige plaatsing van containers. Bij de maximale reductie van 100:1 daalt de uitgaande asrotatiesnelheid tot ongeveer 14,5 tpm, waardoor een navenant hoger koppel wordt gegenereerd om de zwaarste containerladingen te kunnen hanteren.

In toepassingen voor aandrijfmotoren van containerkranen hebben spiraalvormige tandwielen de voorkeur boven rechte tandwielen, omdat hun gehoekte tandgeometrie ervoor zorgt dat meer dan één tandpaar tegelijkertijd contact maakt. Dit verdeelt de belasting over een groter oppervlak, vermindert de spanning per tand, verlaagt het bedrijfsgeluid en verlengt de levensduur van de tandwielen – allemaal factoren die van enorm belang zijn in een haventerminal die 24/7 in bedrijf is en honderden hijsbewegingen per dag uitvoert. De tandwielen in de DK200-serie zijn gehard en nauwkeurig geslepen volgens DIN-nauwkeurigheidsnormen, waardoor een consistente tandvertanding gedurende de verwachte levensduur wordt gegarandeerd. De uitgaande lagers zijn gedimensioneerd om radiale belastingen van kabeltrommels en -schijven op te vangen, met voldoende axiale capaciteit voor de stuwkrachten die inherent zijn aan hijswerkzaamheden met een kraan. Smering in de tandwielkast wordt bereikt door middel van een oliebadsysteem voor standaardconfiguraties, met optioneel geforceerde circulatiesmering beschikbaar voor toepassingen met een hoger vermogen en een hogere cyclusfrequentie waarbij warmtebeheer cruciaal is.

5. Materiaalconstructie en oppervlaktebehandeling

Materiaalkeuze is een van de meest cruciale technische beslissingen bij de ontwikkeling van een tandwielkastmotor voor containerhijsinstallaties die bestemd is voor gebruik aan de kust. De behuizing van de DK200-tandwielkast is vervaardigd van hoogwaardig grijs gietijzer (equivalent aan HT250) of nodulair gietijzer (equivalent aan QT450), afhankelijk van de subserie, en biedt een optimale balans tussen stijfheid, trillingsdemping en bewerkbaarheid. De tandwielen worden geproduceerd uit gelegeerd staal – doorgaans 20CrMnTi of 42CrMo – en onderworpen aan een carbonisatie-afschrikproces dat een geharde buitenlaag (HRC 58-62) creëert over een taaie, buigzame kern. Deze tweezone-metallurgie zorgt ervoor dat de tandwielen zware schokbelastingen kunnen weerstaan ​​zonder bros te breken en tegelijkertijd bestand zijn tegen slijtage gedurende een operationele levensduur van meerdere jaren.

Het motorframe is vervaardigd uit een aluminiumlegering of gietijzer, afhankelijk van de nominale vermogensklasse. Beide materialen zijn compatibel met het maritieme coatingsysteem dat tijdens de productie wordt toegepast. Dit coatingsysteem is de meest zichtbare materiaalkeuze in deze hijsaandrijving: de buitenoppervlakken van zowel de versnellingsbak als de motor krijgen een meerlaagse anticorrosiebehandeling volgens ISO 12944 Categorie C4. Categorie C4 omvat industriële en kustomgevingen met een hoge luchtvochtigheid – precies de omstandigheden die voorkomen in containerterminals aan de Amerikaanse oostkust, de Golfkust en de Pacifische kust. De behandeling bestaat doorgaans uit een zinkrijke epoxyprimer, gevolgd door een dikke epoxy tussenlaag en een polyurethaan toplaag. De roestvrijstalen bevestigingsmiddelen (austenitisch, equivalent aan AISI 304 of 316) completeren de corrosiebescherming door de roestvorming te voorkomen die standaard koolstofstalen bevestigingsmaterialen anders zouden veroorzaken. Deze uitgebreide materiaalkeuze onderscheidt de EP-Container Hoisting Gear Reducer Motor van algemene elektrische kraanreductoren die niet zijn ontworpen voor maritieme omstandigheden.

6. Vijf belangrijke productvoordelen van de EP-Container Heisting Gear Reducer Motor

7. Toepassingsscenario's

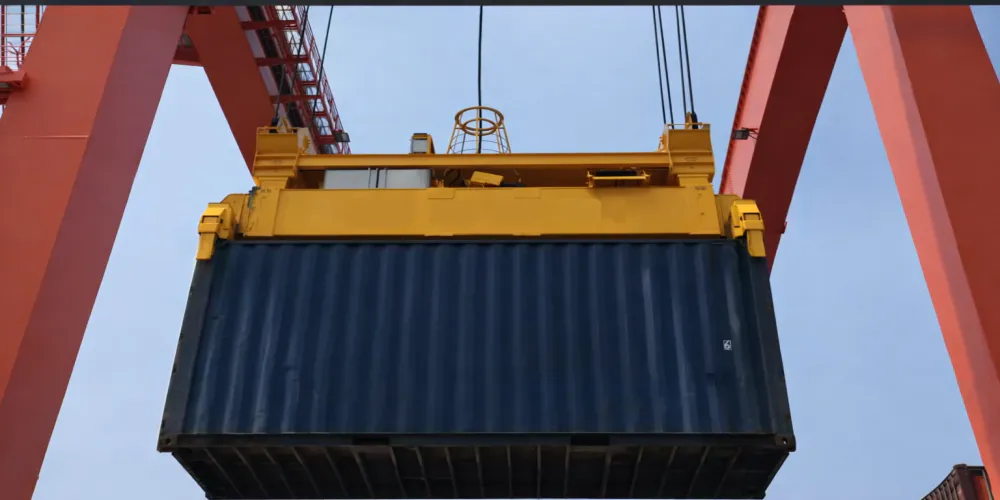

De EP-reductor voor containerhijswerkzaamheden is geschikt voor een breed scala aan zware hijstoepassingen. Hieronder vindt u de belangrijkste toepassingsgebieden waar deze industriële reductor voor hijswerkzaamheden bewezen prestaties levert.

Q

8. Wettelijke naleving en regionale normen

Reductiemotoren voor containerhijssystemen zijn onderworpen aan overlappende normen in verschillende rechtsgebieden. Inzicht in deze eisen is essentieel voor inkoopingenieurs en installatietechnici die industriële reductiemotoren voor hijssystemen specificeren voor gereguleerde haveninfrastructuur.

9. Compatibiliteit en vervangingsrichtlijnen

Ingenieurs die op zoek zijn naar vervangende tandwielreductoren voor containerhijsinstallaties moeten verschillende belangrijke parameters controleren voordat ze een vervanging definitief kiezen. De EP DK200-serie is ontworpen als functioneel equivalente vervanging voor een reeks standaard tandwielreductoren voor containerhijsinstallaties die worden gebruikt in bestaande havenkranen. Bij het beoordelen van de compatibiliteit zijn de belangrijkste criteria de diameter van de uitgaande as en de afmetingen van de spiebaan, het montagepatroon van de flens of voet, de totale afmetingen (lengte × breedte × hoogte), de interface van de ingaande as (doorgaans IEC-motorflens), de tolerantie van de snelheidsverhouding (±2% is typisch in deze bedrijfsklasse) en het nominale uitgangskoppel met de juiste servicefactor voor de FEM-bedrijfsgroep van de kraan.

10. Over ons

Wij zijn een gespecialiseerde fabrikant van industriële tandwielreductoren, hijsaandrijvingen en aandrijfsysteemcomponenten met tientallen jaren ervaring in zware hijs- en havenkraantoepassingen. Onze productiefaciliteit is uitgerust met precisie-CNC-tandwielsnijmachines, coördinatenmeetmachines (CMM) en een speciaal kwaliteitslaboratorium dat IP-beschermingsclassificaties, nauwkeurigheidsklassen van tandwielen en corrosiebestendigheid van coatings valideert volgens de geldende internationale normen.

Ons engineeringteam werkt rechtstreeks samen met inkoopingenieurs, terminaloperators en kraanfabrikanten in Noord-Amerika, Europa, het Midden-Oosten en Azië om de juiste configuratie van de reductiemotor voor containerhijsinstallaties voor elke toepassing te specificeren. We hebben een voorraad van belangrijke subassemblages en bieden snelle levering voor dringende vervangingsbehoeften van reductiemotoren voor containerhijsinstallaties in havenfaciliteiten die onder productiedruk staan. Ons aftersales-ondersteuningsnetwerk biedt technische documentatie, installatie-instructies, smeerschema's en onderhoudsadviezen om de levensduur van elke door ons geleverde aandrijfversnellingsbak te verlengen.

Workshop

11. Gerelateerde producten

Een compleet systeem met tandwielreductor voor het hijsen van containers vereist meer dan alleen een tandwielreductor. Wij produceren een volledig assortiment compatibele aandrijfcomponenten – inclusief bijpassende elektromotoren – om kraanfabrikanten en onderhoudsteams op terminals een totaaloplossing te bieden. Deze systeembenadering garandeert dimensionale compatibiliteit, smering en gevalideerde prestaties over de gehele aandrijflijn, waardoor integratierisico's die ontstaan ​​bij het combineren van componenten van verschillende leveranciers worden geëlimineerd.
