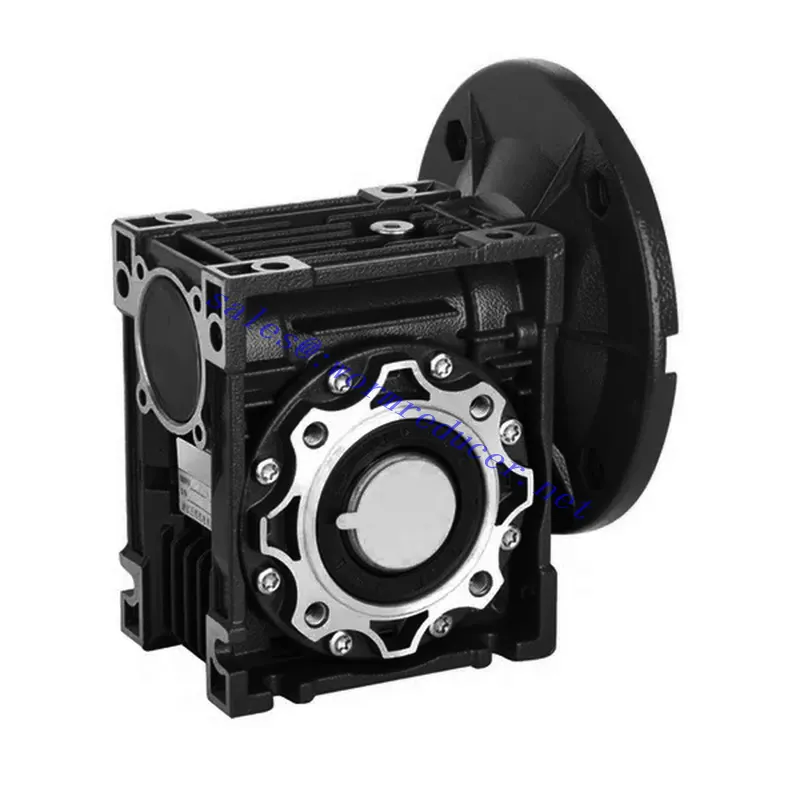

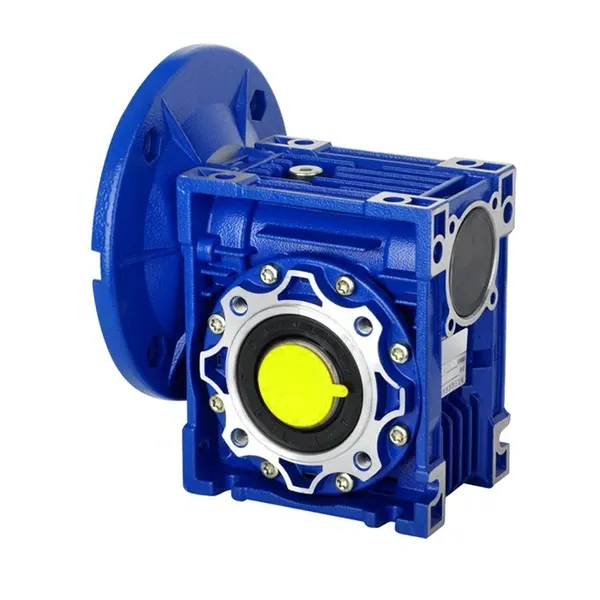

NMRV aluminium wormwieloverbrenging / wormwielreductor met uitgangsflens
Wormremmer
De NMRV-wormwielkast is vervaardigd uit hoogwaardig gegoten aluminium en heeft een geavanceerde vierkante behuizing, waardoor hij compact, licht en fraai vormgegeven is. De wormwielkast kan worden gecombineerd met andere tandwielkasten om een grotere overbrengingsverhouding en een hoger koppel te bereiken. Bovendien is de compacte constructie eenvoudig te installeren en te onderhouden. De NMRV-wormwielkasten worden geproduceerd volgens internationale technische normen en beschikken over een hoog technologisch gehalte dat garant staat voor een hoge stijfheid en een hoog koppel.

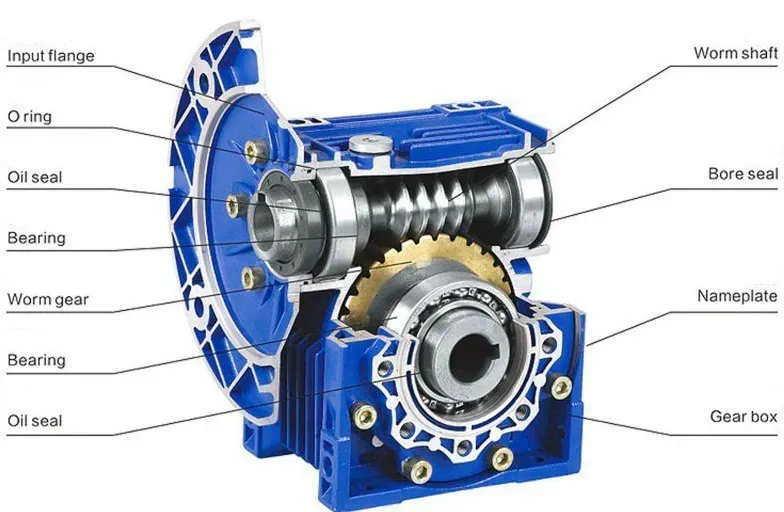

Structuurtekening van de NMRV aluminium wormwieloverbrenging:
Voordelen van de NMRV-wormwieloverbrenging | ||||
Laag geluidsniveau | Deze wormwieloverbrenging schakelt soepel en is geschikt voor langdurig gebruik in zware omstandigheden. | |||
Hoge efficiëntie | Door het gebruik van wormwielmateriaal van tinbrons heeft deze wormwielreductor een lage temperatuurstijging en een snelle warmteafvoer. | |||
Hoge kwaliteit | De wormwielreductor is gemaakt van gietijzer, gegoten in een aluminium mal. Hij ziet er goed uit, is robuust en kan in diverse toepassingen worden gebruikt. | |||
Specificaties van de NMRV aluminium wormwieloverbrenging:
| Productnaam: | NMRV wormwieloverbrenging |
| Merk: | EPT |
| Model: | NMRV/NMRV..F/NMRV..VS/NRV/NRV..F/NRV..VS 025,030,040,050,063,075,090,110,130,150 |
| Invoerconfiguraties: | Uitgerust met elektromotoren (wisselstroommotor, gelijkstroommotor, servomotor, enz.), |
| IEC-genormaliseerde motorflens, | |
| Massieve as-ingang, | |
| Wormas-staartverlenging Ingang | |
| Uitvoerconfiguraties: | Uitgang van de holle as met spiebaan, |
| Holle as met uitgangsflens, | |
| Stekkerbare massieve asuitgang | |
| Verhouding: | 1:7.5,10,15,20,25,30,40,50,60,80,100 |
| Ingangsvermogen: | 0,12 kW, 0,18 kW, 0,25 kW, 0,37 kW, 0,55 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 4 kW, 5,5 kW, 7,5 kW, ... |
| Kleur: | Blauw/Zwart/Grijs of op verzoek van de klant |
| Materiaal: | Behuizing: Gegoten ijzer |
| Wormwieloverbrenging - Tin Koper | |
| Wormas: 20CrMn Ti met carbonisatie en afschrikken | |
| Uitgaande as - chroomstaal - 45# | |
| Handelswijze: | C&U/QC/HRB-merk of op verzoek van de klant |
| Zegel: | SKF/NAK/KSK-merk of op verzoek van de klant. |
| De Viton-oliekeerring zorgt voor hoge temperatuurbestendigheid, voorkomt oxidatie en minimaliseert olielekkage. | |
| Smeermiddel: | Synthetisch/Mineraal |
| IEC-flens: | 56B14, 63B14, 63B5, 63B5, 71B14, 80B14, enz. |
| Garantie: | 1 jaar |
| Verpakking: | Karton/Houten pallet/Houten kist |
| Plaats van herkomst: | Hangzhou, China |
| Leveringscapaciteit: | 15.000 stuks/maand |
| Kwaliteitscontrole: | ISO9001:2015 gecertificeerd |
| Laadpoort: | Ningbo/Shanghai |
Parameters van de NMRV aluminium wormwieloverbrenging:
| Modellen | Nominaal vermogen | Beoordeelde ratio | Diameter van het inlaatgat. | Diameter van de ingaande as. | Diameter van de uitgangsopening. | Diameter van de uitgaande as. |
| NMRV030 | 0,06 kW tot 0,25 kW | 7.5~80 | Φ9(Φ11) | Φ9 | Φ14 | Φ14 |
| NMRV040 | 0,09 kW tot 0,55 kW | 7.5~100 | Φ9(Φ11,Φ14) | Φ11 | Φ18(Φ19) | Φ18 |
| NMRV050 | 0,12 kW tot 1,5 kW | 7.5~100 | Φ11(Φ14,Φ19) | Φ14 | Φ25(Φ24) | Φ25 |
| NMRV063 | 0,18 kW tot 2,2 kW | 7.5~100 | Φ14(Φ19,Φ24) | Φ19 | Φ25(Φ28) | Φ25 |
| NMRV075 | 0,25 kW tot 4,0 kW | 7.5~100 | Φ14(Φ19,Φ24,Φ28) | Φ24 | Φ28(Φ35) | Φ28 |
| NMRV090 | 0,37 kW ~ 4,0 kW | 7.5~100 | Φ19(Φ24,Φ28) | Φ24 | Φ35(Φ38) | Φ35 |
| NMRV110 | 0,55 kW tot 7,5 kW | 7.5~100 | Φ19(Φ24,Φ28,Φ38) | Φ28 | Φ42 | Φ42 |
| NMRV130 | 0,75 kW tot 7,5 kW | 7.5~100 | Φ24(Φ28,Φ38) | Φ30 | Φ45 | Φ45 |
| NMRV150 | 2,2 kW tot 15 kW | 7.5~100 | Φ28(Φ38,Φ42) | Φ35 | Φ50 | Φ50 |
NMRV aluminium wormwieloverbrenging model & markering:
NMRV-063-30-VS-F1(FA)-AS-80B5-0,75KW-B3 | |||
NMRV | Wormwielmotor | ||
NRV | Wormreductie-eenheid | ||
063 | hartafstand | ||
30 | Reductieverhouding | ||
VS | Dubbele ingaande as | F1(FA) | Uitgangsflens |
ALS | Enkele uitgaande as | AB | Dubbele uitgaande as |
PAM | Geschikt voor motorkoppeling | 80B5 | Motor montagefaciliteit |
0,75 kW | Elektromotorvermogen | B3 | Montagepositie |
Montagepositie van de NMRV aluminium wormwieloverbrenging:
NMRV aluminium wormwieloverbrenging: installatieafmetingen:
Montageafmetingen van de uitgangsflens van de NMRV-wormwieloverbrenging:
NMRV aluminium wormwieloverbrenging koppelarm:
Kenmerken van de NMRV aluminium wormwielreductor:
● De NMRV wormwielreductor heeft een relatief laag gewicht. De behuizing is gemaakt van een aluminiumlegering. De voordelen zijn onder andere een laag gewicht, superieure sterkte, een fraai uiterlijk, uitstekende warmteafvoer, een lange levensduur en een stille werking. De aansluiting op de motor is bovendien eenvoudig.
● De NMRV-wormwielreductor is een praktischer transmissieonderdeel en sluit qua uiterlijk, ontwerp en integratie beter aan bij de behoeften van het publiek dan andere typen reductoren.
●Het toepassingsgebied en de populariteit van de NMRV-wormwielreductor van aluminiumlegering zijn zelfs groter dan die van andere typen reductoren. Het is een zeer praktische reductor die tevens een combinatie is van geavanceerde technologieën uit binnen- en buitenland.
● De NMRV wormwielreductor is zeer eenvoudig aan te sluiten op een gewone motor en een elektromagnetische koppelingsrem met flens, en vereist geen koppeling. Geschikt voor diverse toepassingen, levert een relatief groot uitgangskoppel, werkt soepel, enzovoort.
